Zajrzyj za kulisy STIHL i przyjrzyj się etapom opracowywania i produkcji naszych prowadnic do pilarek łańcuchowych.
16.01.2025
STIHL opracowuje prowadnice do pilarek spalinowych w swojej siedzibie w Waiblingen w Badenii-Wirtembergii. Prowadnice są produkowane w trzech zakładach w różnych częściach świata: w USA, Brazylii, a także w Niemczech w Waiblingen, w bezpośrednim sąsiedztwie działu rozwoju.
Ponad 100 dostępnych prowadnic różniących się od siebie długością i konstrukcją, aby sprostać najróżniejszym scenariuszom zastosowań. Pomimo tych dużych różnic wszystkie prowadnice STIHL mają jedną cechę wspólną: charakteryzują się doskonałym stosunkiem masy do trwałości.
Droga do produkcji seryjnej rozpoczyna się od pierwszych kroków na etapie projektu. Najpierw analizowane są potrzeby klienta. To one są w centrum naszego zainteresowania podczas projektowania prowadnic. Na ich podstawie określamy, do jakich zadań ma być zaprojektowana nowa prowadnica i jakie wymagania musi spełniać dany model. Ma to bezpośredni wpływ na konstrukcję prowadnicy.
Prowadnica trzyczęściowa: prowadnice te składają się z trzech zespawanych ze sobą płyt metalowych i nadają się zarówno do użytku profesjonalnego, jak i prywatnego. Trzyczęściowe prowadnice zapewniają wysoką stabilność pomimo niewielkiej masy oraz maksymalną długość cięcia wynoszącą 63 cm, umożliwiając wygodną i precyzyjną pracę.

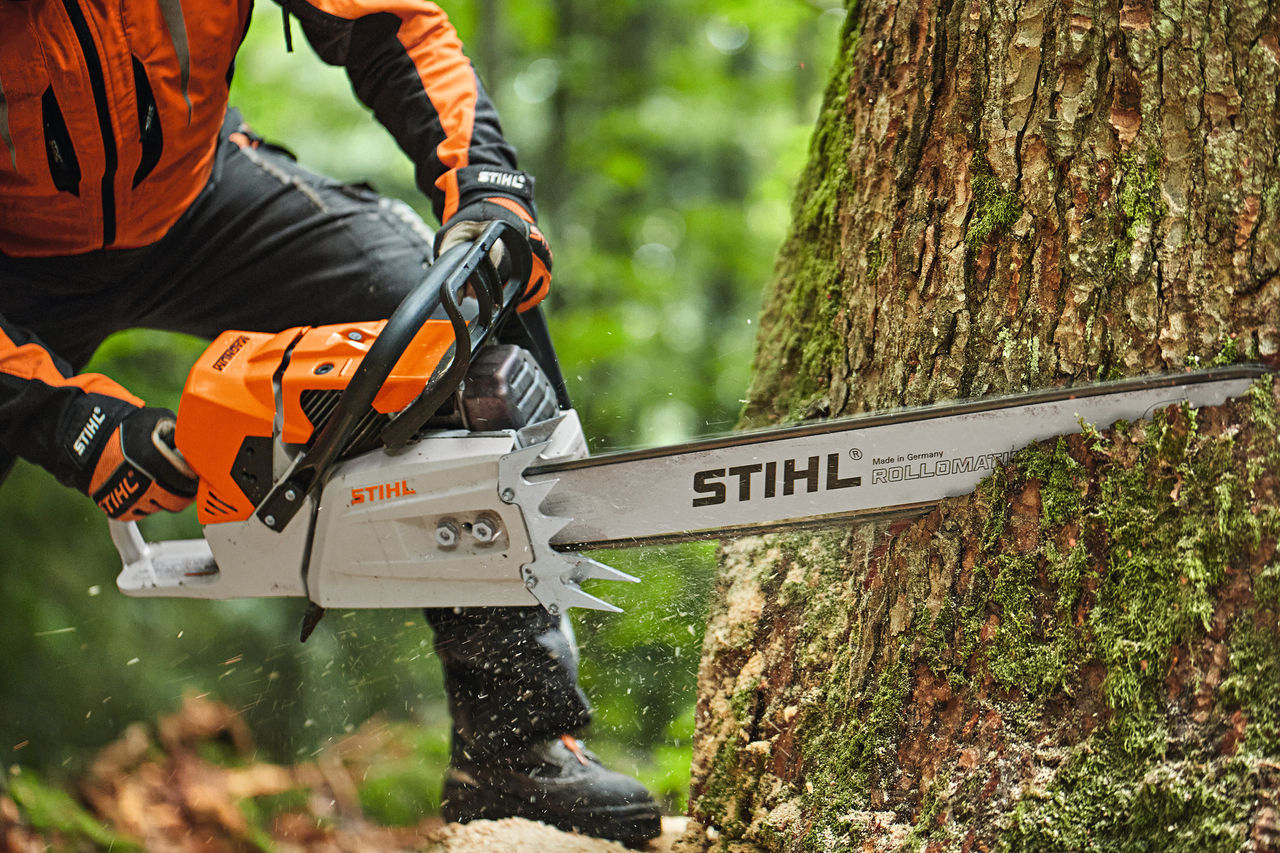

Prowadnica czołowa (z wymienną głowicą): Dzięki wyjątkowo sztywnemu korpusowi prowadnice czołowe są najlepszym wyborem do precyzyjnego cięcia grubego drewna. Prowadnice te wyróżniają się lekką konstrukcją i są optymalnie dostosowane do potrzeb profesjonalistów w leśnictwie. Idealne do pracy w połączeniu z naszymi największymi pilarkami spalinowymi, takimi jak STIHL MS 661 C-M lub MS 500i.

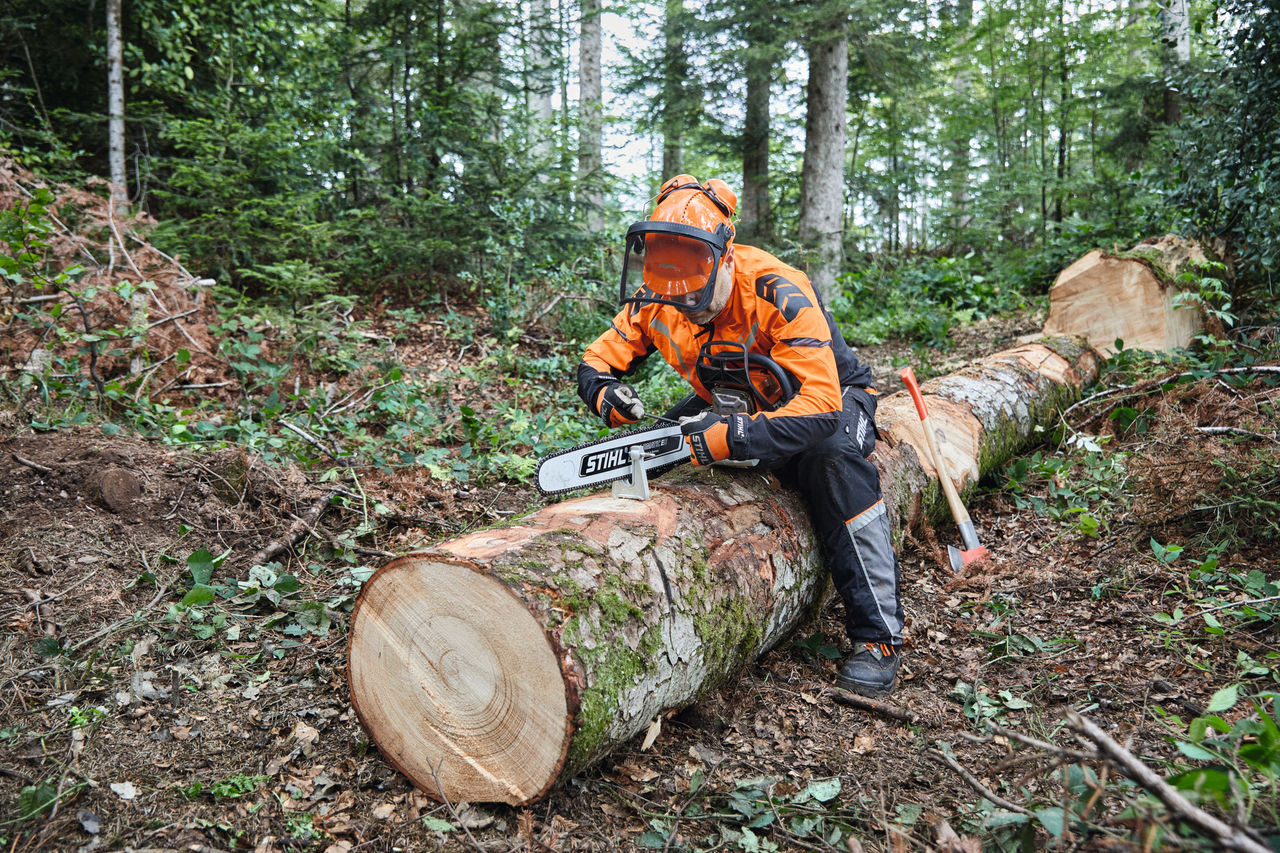

Prowadnice pełne: Prowadnice te mają pełen korpus wykonany z litej stali. Końcówka jest przy tym chroniona wytrzymałym pancerzem z węglika spiekanego. Dzięki temu prowadnice pełne doskonale nadają się do prac w grubym drewnie, które wymagają szczególnej odporności na skręcanie i w których masa prowadnicy jest mniej istotna.
Po ustaleniu zastosowania i konstrukcji prowadnicy dział rozwoju STIHL tworzy pierwsze projekty CAD na komputerze. W ten sposób nowa prowadnica powstaje wirtualnie.
Na podstawie projektów CAD na następnym etapie produkcji powstają pierwsze prototypy. Dzięki bezpośredniemu sąsiedztwu działu rozwoju i produkcji w Waiblingen proces przebiega szybko i sprawnie.
Aby każda prowadnica w pełni spełniała wysokie wymagania jakościowe STIHL, przeprowadzane są obszerne pętle testowe. W tym procesie każda prowadnica jest nie tylko optymalizowana i ulepszana pod kątem późniejszego zastosowania, ale także poddawana specjalnym testom w celu zapewnienia maksymalnego bezpieczeństwa, odporności na skręcanie i jakości materiału.
Test odrzutu: na stanowisku testowym sprawdzamy, w jaki sposób cały system składający się z pilarki, prowadnicy i łańcucha zachowuje się w przypadku odrzutu. Dane te są wykorzystywane w procesie projektowania, aby produkować prowadnice zapewniające maksymalne bezpieczeństwo użytkowników.
Próba zginania: ten test służy do sprawdzania sztywności prowadnicy. Prowadnice STIHL mogą się odkształcać w drewnie pod wpływem dużej siły, ale następnie powracają do swojego pierwotnego kształtu.
Test twardości: to badanie zapewnia, że wszystkie materiały użyte do produkcji prowadnicy mają wymaganą twardość.
Kontrola wymiarów: zachowanie dokładnych wymiarów to podstawowy wymóg w przypadku każdej prowadnicy STIHL. W związku z tym test ten sprawdza, czy prowadnica spełnia określone specyfikacje.
Wraz z dopuszczeniem prowadnicy do produkcji seryjnej tworzone są niezbędne narzędzia produkcyjne. Pierwsze egzemplarze seryjne ponownie przechodzą wszystkie testy, zanim zostaną przekazane klientom STIHL do zastosowania w praktyce na całym świecie.
Informacje zwrotne na temat ogólnego sposobu użytkowania oraz zachowania prowadnicy w różnych warunkach klimatycznych przesyłane są bezpośrednio do działu rozwoju w Waiblingen. Dzięki temu można z jednej strony przetestować i potwierdzić właściwości prowadnicy w warunkach rzeczywistych, a z drugiej zastosować szerokie spektrum doświadczeń i informacji zwrotnych bezpośrednio w procesie projektowania.
Warto wiedzieć
Aby zwiększyć wydajność cięcia akumulatorowych pilarek łańcuchowych, STIHL opracowuje wyjątkowo wąskie prowadnice przeznaczone do profesjonalnego użytku. Od 2023 r. trzyczęściowa prowadnica STIHL Light 04 jest dostępna również w wersji z rowkiem o szerokości 1,1 mm.
Pełne prowadnice STIHL są najpierw wycinane laserowo z wysokiej jakości półfabrykatu ze stali stopowej i hartowanej. Cięcie laserowe nie powoduje powstawania żadnych zadziorów i w jednym kroku pozwala wyciąć nie tylko zewnętrzny kontur pełnej prowadnicy, ale także jej otwory i szczelinę.
Dwie formowane części wykonane ze stellitu chronią głowicę pełnej prowadnicy STIHL przed zużyciem, ścieraniem i wysokimi temperaturami. Stellitowe części są najpierw spawane laserowo. Następnie specjalnie opracowana przez STIHL maszyna precyzyjnie szlifuje przejścia między materiałami.
Na kolejnym etapie produkcji zamknięta szlifierka szlifuje rowek niezbędny do prowadzenia łańcucha w prowadnicy pełnej. Bieżnia piły łańcuchowej jest następnie ponownie hartowana. W ten sposób można zapewnić, że prowadnica pełna spełnia najwyższe wymagania jakościowe.
Przed zapakowaniem gotowej prowadnicy pełnej czas na wiercenie otworów olejowych i lakierowanie. Lakierowanie prowadnic odbywa się w pełni automatycznie i przy użyciu lakieru wodnego. Wysoce precyzyjny system kamer monitoruje lakierowaną powierzchnię, układ otworów i ich wymiary, aby zapewnić, że każda wyprodukowana prowadnica ma doskonałą jakość STIHL, zanim trafi do klientów.
Najmniejszą masę mają prowadnice trzyczęściowe. Są one wykonane z dwóch blach bocznych i dużej, wyciętej płyty środkowej. Dzięki tym wycięciom powstaje lekka prowadnica, która jest doskonała w obsłudze i wciąż ma dobrą odporność na skręcanie. Wszystkie trzy części są dociskane do siebie w prasie spawalniczej o sile do 20 ton i spawane ze sobą za pomocą elektrod.
Podobnie jak podczas produkcji pełnej prowadnicy, w przypadku wszystkich prowadnic trzyczęściowych STIHL bieżnia jest hartowana w całkowicie zautomatyzowanej maszynie.
Teraz w głowicy trzyczęściowej prowadnicy należy zamontować nosek. Zmniejsza to tarcie na prowadnicy, ponieważ nosek podnosi piłę łańcuchową z prowadnicy. Podczas montażu głowica prowadnicy jest rozszerzana i wsuwany nosek z łożyskiem.
Na ostatnim etapie produkcji prowadnica trzyczęściowa jest najpierw lakierowana, a następnie cyfrowo zadrukowywana.
Prowadnica czołowa składa się z korpusu prowadnicy pełnej i wymiennej głowicy. Te prowadnice są produkowane zarówno w klasycznej (masywnej), jak i lekkiej wersji.
Aby wyprodukować prowadnicę czołową o lekkiej konstrukcji, półfabrykat ze stali hartowanej jest frezowany w określonych miejscach na wcześniejszym etapie produkcji, przed spawaniem laserowym, aby zmniejszyć masę prowadnicy o około jedną trzecią masy prowadnicy pełnej. Następnie przyspawana zostaje pokrywa, aby zakryć wycięcia.
Korpus prowadnicy czołowej przechodzi te same etapy produkcji co prowadnica pełna, tzn. jest najpierw hartowany, a następnie cięty laserowo. Na końcu szlifowany jest rowek prowadzący.
Głowica prowadnicy składa się z trzech części, aby zapewnić lepszą obsługę dzięki niewielkiej masie i przy zachowaniu bardzo wysokiej wydajności cięcia. Najpierw jest ona nitowana do korpusu prowadnicy, następnie hartowana jest bieżnia, a na koniec montowany jest nosek prowadnicy.
Szczególnie lekkie prowadnice czołowe STIHL, takie jak STIHL Rollomatic ES Light, są o 30% lżejsze i idealnie nadają się do bardzo wymagających prac w leśnictwie, ponieważ spełniają najwyższe wymagania profesjonalistów.
| Typ prowadnicy | Przykładowy model | Cechy | Zastosowanie i zalety |
|---|---|---|---|
| Prowadnice pełne | Duromatic E, 1,6 mm |
|
|
| Prowadnica trzyczęściowa | Light 04, 3/8"P, 1,3 mm Light 04, 0.325", 1,3 mm Rollomatic E light, 3/8“ P, 1,3 mm Light 06, 3/8", 1,6 mm |
|
|
| Prowadnica czołowa | Rollomatic ES, 3/8", 1,6 mm |
|
|
| Prowadnice o lekkiej konstrukcji | Light P04, 3/8“, 1,3 mm |
|
|
| Prowadnice o lekkiej konstrukcji | Rollomatic ES light, 3/8“, 1,6 mm |
|
|
